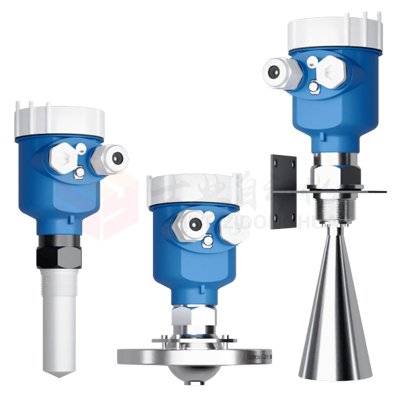

雷達液位計
雷達水位計天線發射及窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認，90X系列26GHZ雷達液位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。售后服務:由士業儀表提供發貨，并提供售后服務。
基本特點/參數
雷達水位計天線發射及窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認，90X系列26GHZ雷達液位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。應用場景
測量范圍最高可達70米，覆蓋大型水庫等水位
基本特點
雷達液位計可以測量液體、固體介質比如：原油、漿料、原煤、粉煤、揮發性液體等；
可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達70m；
供電和輸出信號通過一根兩芯線纜（回路電路），采用4~20mA輸出或數字型信號輸出；
非接觸式測量安裝方便采用極其穩定的材料牢固耐用，精確可靠分辨率可達1mm；
不受噪音、蒸汽、粉塵、真空等工況影響；
不受介質密度和溫度的變化，過程壓力可達400bar，介質溫度可達-200℃至800℃；
安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝；
調試可多種方式選擇：采用編程模塊調試（相當于一個分析處理儀表）、SOFT軟件調試、HART手持編程器調試，調試起來方便快捷。
參數
測量范圍：0~70米(高頻)；0~35米(導波)
過程連接：法蘭、螺紋、(可根據用戶要求定制)
介質溫度：-40~250℃
過程壓力：-0.1~4.0MPa
精度：0.1%
重復性：±3mm
防護等級：IP67
防爆等級：Exd II CT6 Gb
頻率范圍：26GHz(高頻)；100MHz-6.3GHZ(導波)
信號輸出：4~20 MA/HART（兩線)；RS485/ Mod bus(四線)
安裝與使用
A量程設定 B低位調整 C高位調整 D盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面
注：使用雷達水位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）
